Trong một dự án nhà xưởng 8.000m² tại KCN Becamex Bình Phước, chủ đầu tư chọn 100% bơm điện để tiết kiệm chi phí đầu tư ban đầu. Sau khi hệ thống đi vào hoạt động được một năm, có đợt mất điện lưới do sự cố trạm biến áp kéo dài 4 giờ. Toàn bộ hệ thống chữa cháy tự động — sprinkler, bơm cấp nước, báo cháy — không hoạt động trong suốt thời gian đó. May mắn không có hỏa hoạn xảy ra trong đợt đó.
Đây là lý do tiêu chuẩn thiết kế PCCC quy định bắt buộc có nguồn động lực dự phòng cho bơm chữa cháy tại nhiều loại công trình. Bơm chữa cháy diesel không phải thiết bị xa xỉ — đó là yêu cầu kỹ thuật tối thiểu khi mất điện là kịch bản có thể xảy ra song song với hỏa hoạn.
Mục lục
- Hệ thống bơm chữa cháy gồm gì?
- Bơm chữa cháy điện: ưu nhược điểm và ứng dụng
- Bơm chữa cháy diesel: ưu nhược điểm và ứng dụng
- Bơm bù áp Jockey: vai trò và lý do bắt buộc
- Tiêu chuẩn NFPA 20 và TCVN 7568 cho bơm chữa cháy
- Cách tính công suất bơm theo diện tích và chiều cao
- So sánh diesel vs điện và bảng chi phí 2026
- Câu hỏi thường gặp
- Kết luận
Hệ thống bơm chữa cháy gồm gì?
Một hệ thống bơm chữa cháy đầy đủ theo tiêu chuẩn thiết kế gồm 3 bơm với vai trò khác nhau:
Bơm chính (Main Pump)
Bơm cấp nước với lưu lượng và áp lực đủ để đáp ứng toàn bộ yêu cầu thiết kế — duy trì áp lực trong đường ống sprinkler hoặc cấp nước cho vòi chữa cháy khi xảy ra hỏa hoạn. Bơm chính có thể là bơm điện hoặc bơm diesel, tùy thiết kế công trình. Công suất từ vài chục HP đến vài trăm HP tùy quy mô.
Bơm dự phòng (Backup Pump)
Bơm dự phòng khởi động tự động khi bơm chính không hoạt động được (hư hỏng, mất điện đối với bơm điện, động cơ không nổ đối với bơm diesel). Thường có cùng hoặc lớn hơn công suất bơm chính. Trong thiết kế phổ biến: bơm chính là bơm điện, bơm dự phòng là bơm diesel — hoặc ngược lại.
Bơm bù áp Jockey (Pressure Maintenance Pump)
Bơm nhỏ, công suất 1–5% so với bơm chính. Vai trò: duy trì áp lực thiết kế trong đường ống khi hệ thống ở chế độ chờ, bù lại áp lực giảm nhỏ do rò rỉ nhỏ trong đường ống. Khi Jockey không giữ được áp lực (rò lớn hơn công suất Jockey), bơm chính tự động khởi động. Đây là cơ chế phát hiện sự cố và kích hoạt bơm chính tự động.
Toàn bộ 3 bơm được kiểm soát bởi tủ điều khiển bơm (pump controller) — nhận tín hiệu áp lực từ cảm biến, điều phối khởi động và dừng bơm theo logic ưu tiên đã cài đặt. Tủ điều khiển phải có chức năng tự động khởi động bơm diesel kể cả khi mất điện lưới hoàn toàn thông qua ắc-quy 12V riêng biệt.
Bơm chữa cháy điện: ưu nhược điểm và ứng dụng
Ưu điểm:
- Chi phí đầu tư thấp hơn 30–50% so với bơm diesel cùng công suất. Motor điện đơn giản hơn động cơ diesel về số lượng linh kiện.
- Bảo trì đơn giản hơn: không có hệ thống nhiên liệu, lọc dầu, nước làm mát, ắc-quy khởi động. Kiểm tra định kỳ ít hạng mục hơn.
- Khởi động tức thì: motor điện khởi động trong 1–3 giây, không cần thời gian warm-up. Thời gian phản ứng nhanh hơn diesel.
- Không cần kho nhiên liệu: không có chi phí dự trữ và quản lý dầu diesel, không có rủi ro rò rỉ nhiên liệu.
- Tiếng ồn thấp hơn: phù hợp cho công trình trong khu dân cư hoặc văn phòng.
Nhược điểm:
- Phụ thuộc hoàn toàn vào điện lưới: khi mất điện do sự cố lưới điện hoặc chập điện từ đám cháy chính, bơm điện không hoạt động được nếu không có máy phát dự phòng.
- Máy phát điện cần thời gian khởi động: nếu dùng máy phát điện để cấp điện cho bơm điện dự phòng, máy phát cần 20–30 giây để ổn định — khoảng trống nguy hiểm.
Ứng dụng phù hợp:
- Nhà xưởng 1–3 tầng tại khu công nghiệp có lưới điện ổn định
- Công trình dùng bơm điện làm bơm chính + bơm diesel làm dự phòng
- Khu vực không cho phép tiếng ồn cao hoặc xả khí thải

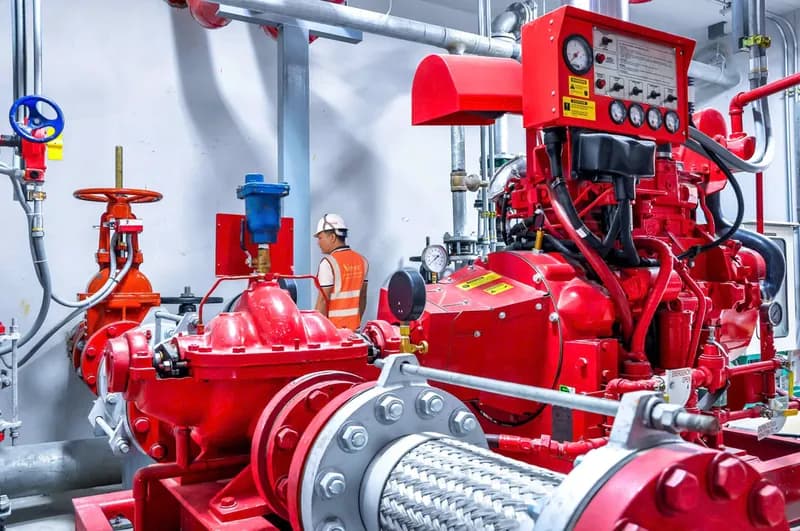

Bơm chữa cháy diesel: ưu nhược điểm và ứng dụng
Ưu điểm:
- Độc lập hoàn toàn với điện lưới: động cơ diesel dùng ắc-quy 12V riêng biệt để khởi động, hoạt động không cần điện lưới hay máy phát điện. Đây là ưu điểm quyết định trong hỏa hoạn lớn khi điện lưới thường bị cắt.
- Công suất cao, hoạt động bền trong thời gian dài: động cơ diesel chịu tải liên tục tốt hơn motor điện trong điều kiện vận hành khẩn cấp kéo dài nhiều giờ.
- Bắt buộc theo tiêu chuẩn cho nhiều loại công trình: tòa nhà cao tầng từ 5 tầng, kho hàng nguy hiểm cháy nổ, bệnh viện, khách sạn theo QCVN 06:2022/BXD.
Nhược điểm:
- Chi phí đầu tư cao hơn 30–50%: động cơ diesel phức tạp hơn motor điện, giá thành cao hơn cùng công suất.
- Bảo trì phức tạp hơn: kiểm tra định kỳ nhiều hạng mục — mức dầu diesel, nước làm mát, dây đai, lọc nhiên liệu, lọc khí, ắc-quy khởi động. Thiếu bảo trì một hạng mục có thể làm bơm không khởi động được.
- Cần kho chứa nhiên liệu: bể dầu diesel dự phòng, phải đảm bảo đủ nhiên liệu cho 4–8 giờ hoạt động liên tục. Phát sinh chi phí quản lý nhiên liệu.
- Tiếng ồn và khí thải: cần phòng bơm có hệ thống thông gió và cách âm đầy đủ.
- Thời gian khởi động: động cơ diesel cần 10–15 giây để nổ và đạt tốc độ ổn định — chậm hơn motor điện. Ắc-quy khởi động cần kiểm tra thường xuyên; ắc-quy hỏng thì bơm diesel không khởi động được.
Ứng dụng phù hợp:
- Tòa nhà từ 5 tầng trở lên bắt buộc theo QCVN 06:2022/BXD
- Khu vực có lịch sử mất điện lưới thường xuyên
- Công trình làm bơm dự phòng cho bơm điện chính
- Kho hóa chất, kho xăng dầu, cơ sở nguy hiểm cháy nổ cao
Bơm bù áp Jockey: vai trò và lý do bắt buộc
Bơm Jockey (còn gọi là bơm pilot, bơm duy trì áp lực) là thành phần bắt buộc trong mọi hệ thống chữa cháy tự động có bơm chính theo TCVN 7568.
Cơ chế hoạt động:
Hệ thống ống nước chữa cháy duy trì áp lực thiết kế (ví dụ 8 bar) khi ở chế độ chờ. Mọi hệ thống đường ống đều có rò rỉ nhỏ qua van, khớp nối, đầu phun — đủ để áp lực giảm dần theo thời gian.
Bơm Jockey theo dõi áp lực liên tục. Khi áp lực giảm xuống ngưỡng thấp nhất thiết kế (ví dụ 7,5 bar), Jockey tự động bật để bù lại. Khi áp lực đạt ngưỡng cao (8 bar), Jockey tắt. Chu kỳ bật/tắt này diễn ra bình thường.
Nếu rò lớn hơn công suất Jockey (ví dụ đầu phun sprinkler kích hoạt hoặc hộp vòi mở), áp lực tiếp tục giảm dù Jockey chạy liên tục. Khi đạt ngưỡng kích hoạt bơm chính (ví dụ 6,5 bar), tủ điều khiển phát lệnh khởi động bơm chính.
Tại sao bắt buộc:
Nếu không có Jockey, bơm chính phải bật/tắt liên tục để duy trì áp lực — gây hao mòn motor, tăng chi phí điện và ảnh hưởng tuổi thọ. Jockey tách biệt việc bù áp nhỏ (thường xuyên) và cấp nước chữa cháy (khẩn cấp) thành hai thiết bị riêng, tối ưu hóa vòng đời của toàn hệ thống.
Thông số Jockey điển hình cho nhà xưởng 5.000m²: công suất 1,5–3HP, lưu lượng 2–5 L/phút, áp lực đầu ra bằng hoặc hơn bơm chính một chút để đảm bảo bù áp đủ.
Tiêu chuẩn NFPA 20 và TCVN 7568 cho bơm chữa cháy
TCVN 7568 — Hệ thống chữa cháy Sprinkler tự động — Yêu cầu thiết kế, lắp đặt và bảo dưỡng
Tiêu chuẩn bắt buộc tại Việt Nam. Phần liên quan đến bơm quy định: lưu lượng và áp lực tối thiểu tại điểm bất lợi nhất của hệ thống, yêu cầu về bơm dự phòng, kiểm tra vận hành định kỳ và yêu cầu về tủ điều khiển bơm. Thiết kế thủy lực phải chứng minh áp lực tại đầu phun xa nhất đạt tối thiểu 0,05 MPa (0,5 bar) theo TCVN 7568. Xem thêm trong bài Hệ thống sprinkler chữa cháy: Cấu tạo và nguyên lý.
QCVN 06:2022/BXD
Quy định các loại công trình bắt buộc có hệ thống chữa cháy bằng nước (bao gồm bơm) và yêu cầu về nguồn động lực dự phòng. Tham khảo thêm bài QCVN 06:2022/BXD — Yêu cầu phòng cháy cho nhà và công trình.
NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection
NFPA 20 là tiêu chuẩn Mỹ, không bắt buộc tại Việt Nam nhưng được các kỹ sư thiết kế tham chiếu rộng rãi cho công trình cao tầng và khu công nghiệp lớn, đặc biệt với nhà đầu tư nước ngoài. Các yêu cầu quan trọng của NFPA 20 được tham chiếu tại Việt Nam:
- Bơm chữa cháy không được dùng cho mục đích nào khác ngoài chữa cháy
- Mỗi bơm phải có đường ống cấp nước riêng biệt, không dùng chung với hệ thống dân dụng
- Bơm diesel phải có bể dầu đủ cho tối thiểu 6 giờ hoạt động liên tục ở công suất định mức
- Tủ điều khiển bơm phải khởi động bơm tự động, không phụ thuộc người vận hành
Cách tính công suất bơm theo diện tích và chiều cao
Công suất bơm chữa cháy không thể xác định đơn thuần bằng diện tích nhà xưởng — cần tính toán thủy lực chi tiết. Tuy nhiên, bảng tham khảo dưới đây giúp chủ đầu tư có ước tính ban đầu:
Các thông số đầu vào cho tính toán:
- Hạng nguy hiểm cháy của công trình (A đến E theo QCVN 06:2022/BXD)
- Diện tích vùng tính toán (thường 216m² cho hệ thống sprinkler hạng nguy hiểm vừa)
- Chiều cao của tòa nhà (ảnh hưởng tổn thất áp lực theo chiều đứng)
- Chiều dài đường ống từ bơm đến điểm bất lợi nhất (ảnh hưởng tổn thất áp lực theo chiều ngang)
Bảng ước tính tham khảo (nhà xưởng một tầng, hạng nguy hiểm vừa C/D):
| Diện tích nhà xưởng | Lưu lượng bơm ước tính | Áp lực bơm tối thiểu | Công suất motor ước tính |
|---|---|---|---|
| 1.000–2.000m² | 15–25 L/s | 6–8 bar | 15–22 kW (20–30 HP) |
| 2.000–5.000m² | 25–40 L/s | 7–10 bar | 22–45 kW (30–60 HP) |
| 5.000–10.000m² | 40–60 L/s | 8–12 bar | 45–75 kW (60–100 HP) |
| >10.000m² hoặc nhà nhiều tầng | Tính toán riêng theo thiết kế thủy lực |
Lưu ý: đây là con số ước tính để tham khảo. Công suất thực tế phải được tính toán bởi kỹ sư thiết kế PCCC có chứng chỉ hành nghề theo từng bản vẽ mặt bằng cụ thể, không thể áp dụng cơ học từ bảng tham khảo.
So sánh diesel vs điện và bảng chi phí 2026
Bảng so sánh 7 tiêu chí:
| Tiêu chí | Bơm chữa cháy điện | Bơm chữa cháy diesel |
|---|---|---|
| Độc lập với điện lưới | Không (cần điện lưới hoặc máy phát) | Có (chạy bằng ắc-quy + dầu diesel) |
| Chi phí đầu tư ban đầu | Thấp hơn 30–50% | Cao hơn 30–50% |
| Chi phí bảo trì hàng năm | Thấp (ít linh kiện) | Cao hơn (nhiều hạng mục kiểm tra) |
| Thời gian khởi động | 1–3 giây | 10–15 giây |
| Tiếng ồn và khí thải | Thấp | Cao (cần phòng máy thông gió) |
| Yêu cầu bắt buộc | Phổ biến với nhà thấp tầng | Bắt buộc với tòa nhà cao ≥5 tầng |
| Rủi ro khi mất điện | Cao (cần máy phát dự phòng) | Không (độc lập hoàn toàn) |
Bảng chi phí tham khảo 2026 (giá thiết bị tại khu vực Bình Phước, chưa bao gồm lắp đặt và tủ điều khiển):
| Loại bơm | Công suất | Giá tham khảo |
|---|---|---|
| Bơm điện đa cấp chữa cháy | 15 kW (20 HP) | 25–45 triệu đồng |
| Bơm điện đa cấp chữa cháy | 30 kW (40 HP) | 45–80 triệu đồng |
| Bơm diesel chữa cháy (kèm ắc-quy, bảng điều khiển) | 20 HP | 60–100 triệu đồng |
| Bơm diesel chữa cháy (kèm ắc-quy, bảng điều khiển) | 40 HP | 100–160 triệu đồng |
| Bơm Jockey (bơm bù áp) | 1,5–3 HP | 8–18 triệu đồng |
| Tủ điều khiển bơm (3 bơm) | — | 15–35 triệu đồng |
Chi phí lắp đặt, đấu nối đường ống và commissioning (chạy thử, cân chỉnh) thường bằng 20–40% chi phí thiết bị. Toàn bộ hạng mục bơm chữa cháy trong gói thi công PCCC nhà xưởng trọn gói bao gồm thiết kế thủy lực, cung cấp thiết bị, lắp đặt và commissioning theo TCVN 7568.
Câu hỏi thường gặp
Nhà xưởng 5000m² nên dùng bơm diesel hay điện?
Nhà xưởng 5.000m² một tầng tại KCN Bình Phước thường dùng bơm điện làm bơm chính và bơm diesel làm bơm dự phòng. Bơm điện vận hành đơn giản hơn, chi phí bảo trì thấp hơn cho nhà một tầng không có nguy cơ cháy đặc biệt. Bơm diesel dự phòng bảo đảm hệ thống hoạt động khi mất điện lưới — kịch bản thường xảy ra trong hỏa hoạn lớn.
Tòa nhà cao tầng có bắt buộc bơm diesel không?
Có. Theo QCVN 06:2022/BXD, tòa nhà từ 5 tầng trở lên bắt buộc có nguồn cấp điện dự phòng cho hệ thống chữa cháy. Trong thực tế thiết kế, bơm diesel là giải pháp phổ biến nhất đáp ứng yêu cầu này vì hoạt động độc lập hoàn toàn với điện lưới và máy phát điện của tòa nhà. NFPA 20 cũng quy định bắt buộc có nguồn động lực dự phòng cho công trình cao tầng và nguy hiểm cao.
Bơm bù áp Jockey công suất bao nhiêu?
Bơm Jockey thường có công suất nhỏ hơn bơm chính 10–20 lần. Với hệ thống nhà xưởng 5.000m² có bơm chính 30–50HP, bơm Jockey điển hình 1–3HP. Công suất Jockey được tính để bù áp rò rỉ nhỏ mà không kích hoạt bơm chính. Công suất quá lớn làm Jockey chạy liên tục mà không bao giờ bật bơm chính.
Bao lâu phải bảo trì bơm chữa cháy?
Theo NFPA 25 và TCVN 3890:2023: chạy thử bơm không tải hàng tuần (2–3 phút), chạy thử có tải hàng tháng (10–15 phút kèm đo lưu lượng và áp lực), bảo trì kỹ thuật toàn diện hàng năm. Bơm diesel kiểm tra thêm mức dầu diesel, nước làm mát và ắc-quy khởi động tháng một lần. Ắc-quy hỏng là nguyên nhân phổ biến nhất khiến bơm diesel không khởi động được khi cần.
Tiêu chuẩn NFPA 20 áp dụng tại Việt Nam ra sao?
NFPA 20 không phải tiêu chuẩn bắt buộc tại Việt Nam nhưng được tham chiếu rộng rãi trong thiết kế hệ thống bơm chữa cháy cho công trình cao tầng và khu công nghiệp lớn. Tiêu chuẩn bắt buộc tại Việt Nam là TCVN 7568 và QCVN 06:2022/BXD. NFPA 20 được dùng bổ sung cho các yêu cầu kỹ thuật chi tiết chưa được TCVN quy định đầy đủ, đặc biệt cho hệ thống bơm công suất lớn.
Bơm điện có nên có máy phát điện dự phòng?
Nên, đặc biệt khi bơm điện là bơm chính duy nhất. Máy phát điện dự phòng cấp điện cho hệ thống khi mất lưới, bao gồm bơm chữa cháy điện. Tuy nhiên máy phát cần 20–30 giây để khởi động và ổn định — khoảng thời gian này hệ thống bơm điện không hoạt động. Vì lý do này, công trình cao tầng và có yêu cầu an toàn cao vẫn thiết kế bơm diesel riêng biệt, không phụ thuộc vào máy phát điện.
Kết luận
Lựa chọn giữa bơm chữa cháy diesel và bơm điện không phải bài toán chi phí đơn thuần — đó là bài toán về tình huống mất điện lưới xảy ra đồng thời với hỏa hoạn. Thực tế cho thấy đây là kịch bản có xác suất cao chứ không phải giả thuyết lý thuyết.
Quy tắc đơn giản để quyết định:
- Nhà xưởng từ 5 tầng trở lên: bắt buộc có bơm diesel theo QCVN 06:2022/BXD
- Nhà xưởng 1–3 tầng tại khu có lịch sử mất điện thường xuyên: thiết kế bơm điện chính + bơm diesel dự phòng
- Nhà xưởng 1–3 tầng, điện lưới ổn định: có thể dùng bơm điện chính + bơm điện dự phòng, kèm UPS ngắn hạn cho tủ điều khiển
- Bơm Jockey là bắt buộc với mọi hệ thống sprinkler tự động có bơm chính
Tổ kỹ thuật VietSafe Chi nhánh Bình Phước tư vấn thiết kế, cung cấp và lắp đặt trạm bơm chữa cháy hoàn chỉnh — từ tính toán thủy lực đến commissioning — cho nhà xưởng và kho hàng tại Chơn Thành, Đồng Xoài, Đồng Phú và các KCN tỉnh Bình Phước.
Gọi tư vấn kỹ thuật: 0986.79.69.79 — hoặc nhắn Zalo: zalo.me/0983860114 để được kỹ sư báo giá theo bản vẽ mặt bằng thực tế.
